RUE25-D-FE直线导轨概述

本型号为RUE25-D-FE直线导轨，和RUE25-D-FE直线导轨相似及配套使用的型号有RUE25-D-OE导轨、RUE25-D-L-FE导轨、RUE25-D-L-OE导轨、RUE35-E导轨, 般在全自动电热蒸汽锅炉、装订用品中应用的较为广泛，并且有详细的技术方案。RUE25-D-FE直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE25-D-FE直线导轨的基本参数为Imax：1980、H：36、B：70，RUE25-D-FE直线导轨的

产品名称：RUE25-D-FE直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

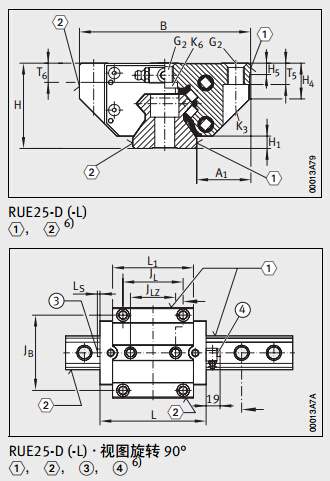

RUE25-D-FE直线导轨技术图纸

RUE25-D-FE直线导轨型号技术参数

• 产品名称：RUE25-D-FE直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:1980
• H:36
• B:70
• l2):91
• A1:23.5
• JB:57
• b-0.005-0.035:23
• L1:65.6
• Ls:4
• JL:45
• JLz:40
• jL:30
• aL-aR3) 小:20
• aL-aR3) 大:23
• H1:6.5
• H5:7.5
• H4:17.5
• T5:10
• T6:8.65
• t7:12.5
• h:22.3
• h1±0.5:11.8
• G1 DINISO4762-12.9:M6
• G1 MaNm:17
• G2 DINISO4762-12.9:M8
• G2 MaNm:24
• K1:M6
• K1MaNm:17
• K3:M6
• K3 MaNm:17
• K6 DIN7984-8.8:M6
• K6 MaNm:10
• 型号:RUE25-D-FE
• 滑块型号:RWU25-D-FE
• 质量m—kg:0.7
• 导轨型号:TSX25-D(-U)
• 质量m—kg/m:3.3
• 填塞片:KA11-TN
• 粘结式-封盖条:ADB13
• 嵌入式-封盖条:ADB12-K
• A3:7.5
• N3:M6
• A4:-
• N4:-
• JL6:-
• N2:3
• JL5:14.5
• Gs DINEN ISO4026:-
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:28000
• 基本额定载荷C0N:65000
• 额定力矩M0xNm:350
• 额定力矩M0yNm:760
• 额定力矩M0zNm:680

RUE25-D-FE直线导轨型号大全

RUE25-D-FE导轨特点

使用4方向等负荷类型以外的型号，在各个方向上的额定负荷均不相同因此，对于M和M力矩的等价系数值，也是根据其方向为径向方向还是反径向方向而互不相同,RUE25-D-FE导轨在两点接触构造下，即使施加相对较大的予压，滚动阻力并不会异常增大.可以获得较高的刚性,RUE25-D-FE导轨这会使滚动阻力急剧增加，并导致在早期出现异常磨损。以下是通过比较4列圆弧沟槽两点接触构造的LM滚动导轨与2列哥德式沟槽4点接触构造产品得出的试验数据。
