RUE65-E-L直线导轨概述

本型号为RUE65-E-L直线导轨，和RUE65-E-L直线导轨相似及配套使用的型号有RUE55-E-L导轨、RUE65-E导轨、RUE100-E-L导轨、RUE25-D-H-FE导轨, 般在冷镦机、汽车用品中应用的较为广泛，并且有详细的技术方案。RUE65-E-L直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE65-E-L直线导轨的基本参数为Imax：2520、H：90、B：170，RUE65-E-L直线导轨的

产品名称：RUE65-E-L直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

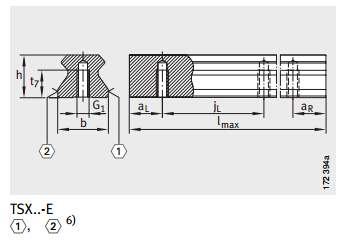

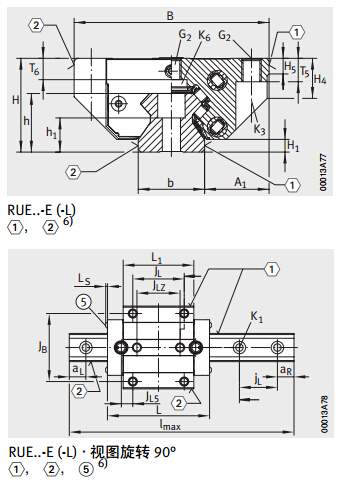

RUE65-E-L直线导轨技术图纸

RUE65-E-L直线导轨型号技术参数

• 产品名称：RUE65-E-L直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:2520
• H:90
• B:170
• l2):261.9
• A1:53.5
• JB:142
• b-0.005-0.035:63
• L1:207.6
• Ls:2.75
• JL:110
• JLz:82
• jL:75
• aL-aR3) 小:20
• aL-aR3) 大:61
• H1:11.5
• H5:15
• H4:39.2
• T5:23.3
• T6:23.3
• t7:25
• h:53.8
• h1±0.5:28.8
• G1 DINISO4762-12.9:M16
• G1 MaNm:340
• G2 DINISO4762-12.9:M16
• G2 MaNm:220
• K1:M16
• K1MaNm:340
• K3:M14
• K3 MaNm:220
• K6 DIN7984-8.8:M14
• K6 MaNm:130
• 型号:RUE65-E-L
• 滑块型号:RWU65-E-L
• 质量m—kg:13.8
• 导轨型号:TSX65-E(-U)
• 质量m—kg/m:21.5
• 填塞片:KA26-TN
• 粘结式-封盖条:ADB29
• 嵌入式-封盖条:ADB27-K
• A3:19.6
• N3:M6
• A4:19.6
• N4:M6
• JL6:68.1
• N2:6
• JL5:48.8
• Gs DINEN ISO4026:-
• Gs DINEN ISO4027:M4X4
• O DIN3771:18X1.5
• 基本额定载荷CN:270000
• 基本额定载荷C0N:640000
• 额定力矩M0xNm:7600
• 额定力矩M0yNm:24000
• 额定力矩M0zNm:21500

RUE65-E-L直线导轨型号大全

RUE65-E-L导轨特点

其中的90%不产生表面剥落(金属表面的鳞片状剥落)所能达到的总运行距离为了充分发挥LM滚动导轨的负荷容量，滚动面的硬度应在日RC58}64之间,RUE65-E-L导轨其值记载于CSR型尺寸表中。结构与特长钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行滚动;通过组装在LM滑块上的回球器，使钢球列循环运动,RUE65-E-L导轨不锈钢制产品已标准化14方向等负荷型的圆弧运动导轨可实现无间隙的高精度圆弧运动可以采用将LM滑块配置在负荷点的设计，以减少浪费。
