RUE25-D-OE直线导轨概述
本型号为RUE25-D-OE直线导轨，和RUE25-D-OE直线导轨相似及配套使用的型号有RUE25-D-L-FE导轨、RUE25-D-L-OE导轨、RUE35-E导轨、RUE35-E-L导轨, 般在轧钢机辊颈及减速装置、酮中应用的较为广泛，并且有详细的技术方案。RUE25-D-OE直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE25-D-OE直线导轨的基本参数为Imax：1980、H：36、B：70，RUE25-D-OE直线导轨的
产品名称：RUE25-D-OE直线导轨 品牌：INA直线导轨 分类：直线导轨 类型：直线循环滚柱轴承及导轨组件

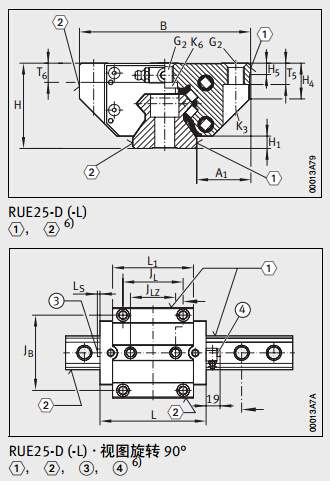

RUE25-D-OE直线导轨技术图纸
RUE25-D-OE直线导轨型号技术参数
- 产品名称：RUE25-D-OE直线导轨
- 品牌：INA直线导轨
- 分类：直线导轨
- 类型：直线循环滚柱轴承及导轨组件
- 系列2:标准型和加长型滑块
- Imax:1980
- H:36
- B:70
- l2):91
- A1:23.5
- JB:57
- b-0.005-0.035:23
- L1:65.6
- Ls:4
- JL:45
- JLz:40
- jL:30
- aL-aR3) 小:20
- aL-aR3) 大:23
- H1:6.5
- H5:7.5
- H4:17.5
- T5:10
- T6:8.65
- t7:12.5
- h:22.3
- h1±0.5:11.8
- G1 DINISO4762-12.9:M6
- G1 MaNm:17
- G2 DINISO4762-12.9:M8
- G2 MaNm:24
- K1:M6
- K1MaNm:17
- K3:M6
- K3 MaNm:17
- K6 DIN7984-8.8:M6
- K6 MaNm:10
- 型号:RUE25-D-OE
- 滑块型号:RWU25-D-OE
- 质量m—kg:0.7
- 导轨型号:TSX25-D(-U)
- 质量m—kg/m:3.3
- 填塞片:KA11-TN
- 粘结式-封盖条:ADB13
- 嵌入式-封盖条:ADB12-K
- A3:7.5
- N3:M6
- A4:-
- N4:-
- JL6:-
- N2:3
- JL5:14.5
- Gs DINEN ISO4026:-
- Gs DINEN ISO4027:-
- O DIN3771:10X1.5
- 基本额定载荷CN:28000
- 基本额定载荷C0N:65000
- 额定力矩M0xNm:350
- 额定力矩M0yNm:760
- 额定力矩M0zNm:680
RUE25-D-OE直线导轨型号大全
RUE25-D-OE直线导轨型号大全
| 产品名称 | 品牌 | 系列 | Imax | H | B |
| RUE25-D-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE35-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE35-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE45-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE45-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE55-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
| RUE55-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
RUE25-D-OE导轨特点
THK AFG油脂减少了高速运行时产生的热量，并且具有优异的润滑性能。改进润滑的措施QZ自润滑器由于它补充了油的损耗，因而润滑周期和维护周期就能够显著延长,RUE25-D-OE导轨为使LM滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定负荷，各钢球列被设计成按接触角450酉己置，因此无论何种姿势都可以使用，用途广泛因钢球的配置是采用具有良好平衡性的4列排列,RUE25-D-OE导轨钢球沿着LM轨道和LM滑块上经精密加工而成的4列滚动面进行滚动;通过球保持器与组装在LM滑块上的回球器，使钢球列作循环运动本LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构。
