RUE100-E-L直线导轨概述

本型号为RUE100-E-L直线导轨，和RUE100-E-L直线导轨相似及配套使用的型号有RUE65-E导轨、RUE65-E-L导轨、RUE25-D-H-FE导轨、RUE25-D-H-OE导轨, 般在节庆用品、集中控制装置中应用的较为广泛，并且有详细的技术方案。RUE100-E-L直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE100-E-L直线导轨的基本参数为Imax：2730、H：120、B：250，RUE100-E-L直线导轨的

产品名称：RUE100-E-L直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

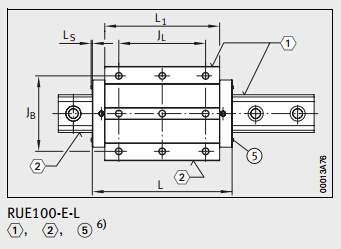

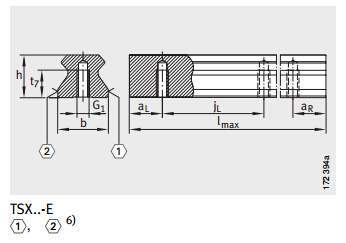

RUE100-E-L直线导轨技术图纸

RUE100-E-L直线导轨型号技术参数

• 产品名称：RUE100-E-L直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:2730
• H:120
• B:250
• l2):372.2
• A1:75
• JB:200
• b-0.005-0.035:100
• L1:306.5
• Ls:3.3
• JL:230
• JLz:-
• jL:105
• aL-aR3) 小:30
• aL-aR3) 大:83
• H1:15
• H5:25
• H4:51.3
• T5:29
• T6:26.6
• t7:-
• h:80
• h1±0.5:48
• G1 DINISO4762-12.9:-
• G1 MaNm:-
• G2 DINISO4762-12.9:M20
• G2 MaNm:470
• K1:M24
• K1MaNm:1100
• K3:M16
• K3 MaNm:340
• K6 DIN7984-8.8:M16
• K6 MaNm:220
• 型号:RUE100-E-L
• 滑块型号:RWU100-E-L
• 质量m—kg:36.4
• 导轨型号:TSX100-E
• 质量m—kg/m:45.3
• 填塞片:KA40-M
• 粘结式-封盖条:-
• 嵌入式-封盖条:-
• A3:10.6
• N3:M6
• A4:10.6
• N4:Φ5.6
• JL6:65.1
• N2:6
• JL5:47.15
• Gs DINEN ISO4026:-
• Gs DINEN ISO4027:M4X4
• O DIN3771:10X1.5
• 基本额定载荷CN:630000
• 基本额定载荷C0N:1490000
• 额定力矩M0xNm:33780
• 额定力矩M0yNm:80250
• 额定力矩M0zNm:72280

RUE100-E-L直线导轨型号大全

RUE100-E-L导轨特点

升举机构面形状，所以可作为结构部件使搬送装置焊机由于X丫直交型的 体化LM滑块，因此可获得小型的XY结构因能构成无滑动座架的结构，装置能变得小型、轻量,RUE100-E-L导轨LM滚动导轨的使用环境温度通常设计在80以下将LM滑块以紧靠状态使用时，受力矩或安装面的精度之影响，很难得到均匀的负荷分布,RUE100-E-L导轨HSR-HA型此为与HSR-CA型具有相同横断面形状,延长了LM滑块全长(L)，增加了额定负荷的类型。iEHSR-HB型此为与HSR-CB型具有相同横断面形状，延长了LM滑块全长(L)，增加了额定负荷的类型。
