RUE25-D-L-FE直线导轨概述

本型号为RUE25-D-L-FE直线导轨，和RUE25-D-L-FE直线导轨相似及配套使用的型号有RUE25-D-FE导轨、RUE25-D-OE导轨、RUE25-D-L-OE导轨、RUE35-E导轨, 般在电话机配附件、炉料中应用的较为广泛，并且有详细的技术方案。RUE25-D-L-FE直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE25-D-L-FE直线导轨的基本参数为Imax：1980、H：36、B：70，RUE25-D-L-FE直线导轨的

产品名称：RUE25-D-L-FE直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

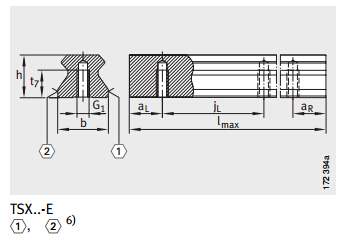

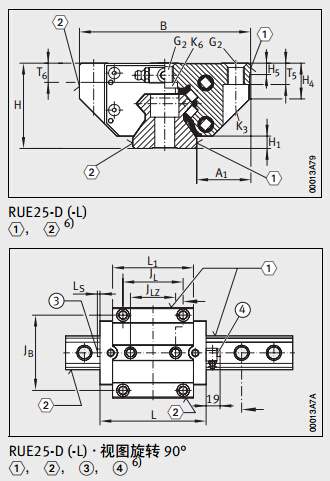

RUE25-D-L-FE直线导轨技术图纸

RUE25-D-L-FE直线导轨型号技术参数

• 产品名称：RUE25-D-L-FE直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:1980
• H:36
• B:70
• l2):107
• A1:23.5
• JB:57
• b-0.005-0.035:23
• L1:82.2
• Ls:4
• JL:45
• JLz:40
• jL:30
• aL-aR3) 小:20
• aL-aR3) 大:23
• H1:6.5
• H5:7.5
• H4:17.5
• T5:10
• T6:8.65
• t7:12.5
• h:22.3
• h1±0.5:11.8
• G1 DINISO4762-12.9:M6
• G1 MaNm:17
• G2 DINISO4762-12.9:M8
• G2 MaNm:24
• K1:M6
• K1MaNm:17
• K3:M6
• K3 MaNm:17
• K6 DIN7984-8.8:M6
• K6 MaNm:10
• 型号:RUE25-D-L-FE
• 滑块型号:RWU25-D-L-FE
• 质量m—kg:0.9
• 导轨型号:TSX25-D(-U)
• 质量m—kg/m:3.3
• 填塞片:KA11-TN
• 粘结式-封盖条:ADB13
• 嵌入式-封盖条:ADB12-K
• A3:7.5
• N3:M6
• A4:-
• N4:-
• JL6:-
• N2:3
• JL5:23
• Gs DINEN ISO4026:-
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:33500
• 基本额定载荷C0N:82000
• 额定力矩M0xNm:440
• 额定力矩M0yNm:1200
• 额定力矩M0zNm:1080

RUE25-D-L-FE直线导轨型号大全

RUE25-D-L-FE导轨特点

(基本静额定负荷:2. 03 5. 16 kN)因在LM滑块侧面上有安装.重负荷、高刚性型孔，2单元相对使用时，安装.安装误差的吸收能力卓越,RUE25-D-L-FE导轨使用寿命长，实现长期间免维护运行灰尘少、低噪音、好音质出色的高速性采用何种安装方式都能实现顺畅运动宽幅低重心，省空间构造,RUE25-D-L-FE导轨 刚性的差别根据曲率半径不同或者予压的差异.刚性的变化非常显著。接触构造的差异以滚动阻力的形式表现出来。
