RUE25-D-H-FE直线导轨概述

本型号为RUE25-D-H-FE直线导轨，和RUE25-D-H-FE直线导轨相似及配套使用的型号有RUE65-E-L导轨、RUE100-E-L导轨、RUE25-D-H-OE导轨、RUE25-D-HL-FE导轨, 般在其他安全防护设备、冷拉钢方钢中应用的较为广泛，并且有详细的技术方案。RUE25-D-H-FE直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE25-D-H-FE直线导轨的基本参数为Imax：1980、H：40、B：48，RUE25-D-H-FE直线导轨的

产品名称：RUE25-D-H-FE直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

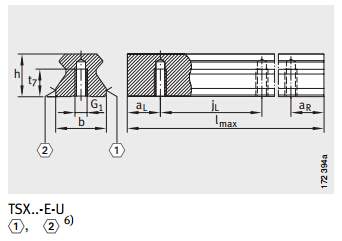

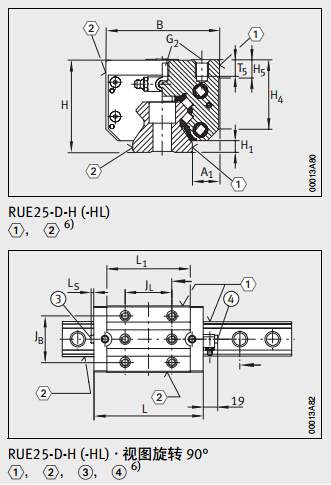

RUE25-D-H-FE直线导轨技术图纸

RUE25-D-H-FE直线导轨型号技术参数

• 产品名称：RUE25-D-H-FE直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:加高型与加高加长型滑块
• Imax:1980
• H:40
• B:48
• l2):90.6
• A1:12.5
• JB:35
• b-0.005-0.035:23
• L1:65.6
• Ls:4
• JL:35
• JLz:-
• jL:30
• aL-aR3) 小:20
• aL-aR3) 大:23
• H1:6.5
• H5:7.5
• H4:32.5
• T5:7.5
• T6:-
• t7:12.5
• h:22.3
• h1±0.5:11.8
• G1 DINISO4762-12.9:M6
• G1 MaNm:17
• G2 DINISO4762-12.9:M6
• G2 MaNm:17
• K1:M6
• K1MaNm:17
• 型号:RUE25-D-H-FE
• 滑块型号:RWU25-D-H
• 质量m—kg:0.6
• 导轨型号:TSX25-D(-U)
• 质量m—kg/m:3.3
• 填塞片:KA11-TN
• 粘结式-封盖条:ADB13
• 嵌入式-封盖条:ADB12-K
• A3:11.5
• N3:M6
• A4:-
• N4:-
• JL6:-
• N2:3
• JL5:19.5
• Gs DINEN ISO4026:-
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:28000
• 基本额定载荷C0N:65000
• 额定力矩M0xNm:350
• 额定力矩M0yNm:760
• 额定力矩M0zNm:680

RUE25-D-H-FE直线导轨型号大全

RUE25-D-H-FE导轨特点

采用何种安装方式都能实.不锈钢型也已标准化现顺畅运动薄型且体积小，径向负荷容量大出色的平面行走精度安装误差的吸收能力卓越,RUE25-D-H-FE导轨因而如果库存长尺寸的LM轨道，可将轨道切割成所需要的长度来使用。GSR型采用尽量控制了总高度的低重心构造,RUE25-D-H-FE导轨故静态刚性也得到了提高根据接触面形状的不同，钢球的接触面积或内部应力会有很大的不同。
