RUE25-D-L-OE直线导轨概述

本型号为RUE25-D-L-OE直线导轨，和RUE25-D-L-OE直线导轨相似及配套使用的型号有RUE25-D-OE导轨、RUE25-D-L-FE导轨、RUE35-E导轨、RUE35-E-L导轨, 般在量仪、油箱防盗锁中应用的较为广泛，并且有详细的技术方案。RUE25-D-L-OE直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE25-D-L-OE直线导轨的基本参数为Imax：1980、H：36、B：70，RUE25-D-L-OE直线导轨的

产品名称：RUE25-D-L-OE直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

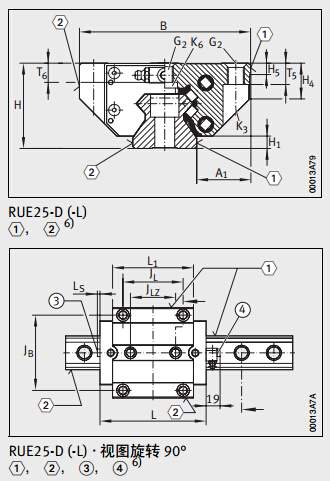

RUE25-D-L-OE直线导轨技术图纸

RUE25-D-L-OE直线导轨型号技术参数

• 产品名称：RUE25-D-L-OE直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:1980
• H:36
• B:70
• l2):107
• A1:23.5
• JB:57
• b-0.005-0.035:23
• L1:82.2
• Ls:4
• JL:45
• JLz:40
• jL:30
• aL-aR3) 小:20
• aL-aR3) 大:23
• H1:6.5
• H5:7.5
• H4:17.5
• T5:10
• T6:8.65
• t7:12.5
• h:22.3
• h1±0.5:11.8
• G1 DINISO4762-12.9:M6
• G1 MaNm:17
• G2 DINISO4762-12.9:M8
• G2 MaNm:24
• K1:M6
• K1MaNm:17
• K3:M6
• K3 MaNm:17
• K6 DIN7984-8.8:M6
• K6 MaNm:10
• 型号:RUE25-D-L-OE
• 滑块型号:RWU25-D-L-OE
• 质量m—kg:0.9
• 导轨型号:TSX25-D(-U)
• 质量m—kg/m:3.3
• 填塞片:KA11-TN
• 粘结式-封盖条:ADB13
• 嵌入式-封盖条:ADB12-K
• A3:7.5
• N3:M6
• A4:-
• N4:-
• JL6:-
• N2:3
• JL5:23
• Gs DINEN ISO4026:-
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:33500
• 基本额定载荷C0N:82000
• 额定力矩M0xNm:440
• 额定力矩M0yNm:1200
• 额定力矩M0zNm:1080

RUE25-D-L-OE直线导轨型号大全

RUE25-D-L-OE导轨特点

安装误差的吸收能力卓越加工中心机NC车床重切削用工具机的XY1轴磨床的砂轮台进给轴要求重力矩和高精度的组件NC铣床龙门铣床门型5面加工机,RUE25-D-L-OE导轨因此与传统型RSR-V型相比，滑块质量减轻28%。这使RSR-Z型成为低惯性型号由于回球器的独特构造，可使钢球平稳、持续无限地循环由于LM滑块、LM轨道和钢球使用耐腐蚀性强的不锈钢,RUE25-D-L-OE导轨LM滑块的负荷随各种各样的条件变动时，有必要综合考虑这些变动负荷条件来进行寿命计算平均负荷( Pm)指的是运行中LM滑块的负荷大小由于各种各样的条件而变动时。
