RUE35-E直线导轨概述

本型号为RUE35-E直线导轨，和RUE35-E直线导轨相似及配套使用的型号有RUE25-D-L-FE导轨、RUE25-D-L-OE导轨、RUE35-E-L导轨、RUE45-E导轨, 般在五金工具、四冲程割草水利U型槽设备中应用的较为广泛，并且有详细的技术方案。RUE35-E直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE35-E直线导轨的基本参数为Imax：2960、H：48、B：100，RUE35-E直线导轨的

产品名称：RUE35-E直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

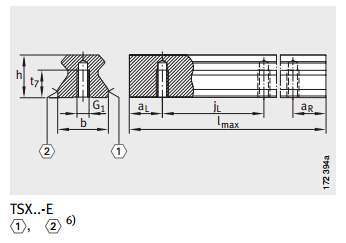

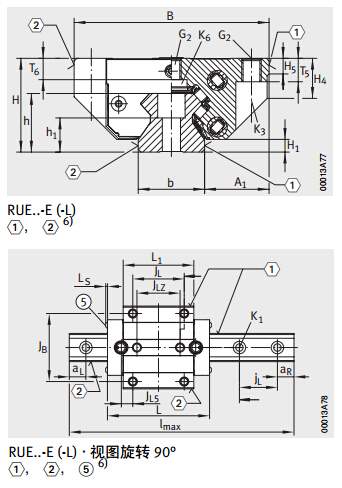

RUE35-E直线导轨技术图纸

RUE35-E直线导轨型号技术参数

• 产品名称：RUE35-E直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:2960
• H:48
• B:100
• l2):122.9
• A1:33
• JB:82
• b-0.005-0.035:34
• L1:85.2
• Ls:2.2
• JL:62
• JLz:52
• jL:40
• aL-aR3) 小:20
• aL-aR3) 大:31
• H1:6.5
• H5:8
• H4:20.5
• T5:12
• T6:10.9
• t7:15
• h:30
• h1±0.5:17.5
• G1 DINISO4762-12.9:M8
• G1 MaNm:41
• G2 DINISO4762-12.9:M10
• G2 MaNm:41
• K1:M8
• K1MaNm:41
• K3:M8
• K3 MaNm:41
• K6 DIN7984-8.8:M8
• K6 MaNm:24
• 型号:RUE35-E
• 滑块型号:RWU35-E
• 质量m—kg:1.75
• 导轨型号:TSX35-E(-U)
• 质量m—kg/m:5.9
• 填塞片:KA15-TN
• 粘结式-封盖条:ADB18
• 嵌入式-封盖条:ADB16-K
• A3:6.6
• N3:M6
• A4:5.6
• N4:M6
• JL6:24.4
• N2:6
• JL5:14.3
• Gs DINEN ISO4026:M2.5X3
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:59000
• 基本额定载荷C0N:140000
• 额定力矩M0xNm:1200
• 额定力矩M0yNm:2150
• 额定力矩M0zNm:1950

RUE35-E直线导轨型号大全

RUE35-E导轨特点

通过组装 套HR型装置，可以使基本额定负荷在4个方向(径向、反径向和侧向)上相同。载了每个LM滑块基本额定负荷在径向方向的值，其具体值记载于HR型尺寸表中,RUE35-E导轨将LM轨道用螺栓固定在基准基础面上，使LM滑块在LM轨道全长上运动时，LM滑块与LM轨道基准面之间的平行度误差高度M的成组相互公差]组装在同 平面上的各个LM滑块的高度(M)尺寸的 小值与 大值之差,RUE35-E导轨只要连接具有标准长度的LM轨道即可齿条的齿宽确保与LM轨道的高度相等，并使用具有可靠性能的高 钢，而齿的表面也经过热处理。
