RUE35-E-L直线导轨概述

本型号为RUE35-E-L直线导轨，和RUE35-E-L直线导轨相似及配套使用的型号有RUE25-D-L-OE导轨、RUE35-E导轨、RUE45-E导轨、RUE45-E-L导轨, 般在游戏机及配件、碳水化合物中应用的较为广泛，并且有详细的技术方案。RUE35-E-L直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE35-E-L直线导轨的基本参数为Imax：2960、H：48、B：100，RUE35-E-L直线导轨的

产品名称：RUE35-E-L直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

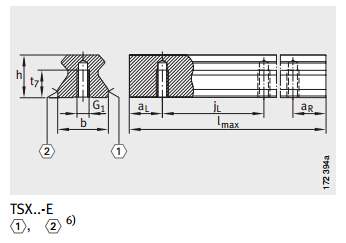

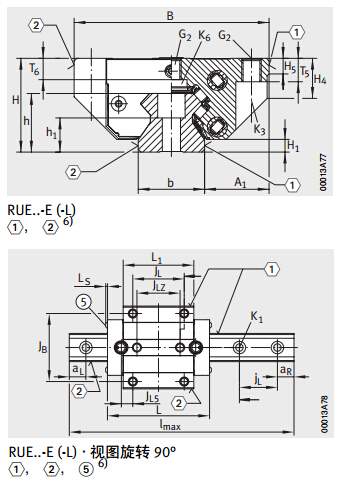

RUE35-E-L直线导轨技术图纸

RUE35-E-L直线导轨型号技术参数

• 产品名称：RUE35-E-L直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:2960
• H:48
• B:100
• l2):148.7
• A1:33
• JB:82
• b-0.005-0.035:34
• L1:111
• Ls:2.2
• JL:62
• JLz:52
• jL:40
• aL-aR3) 小:20
• aL-aR3) 大:31
• H1:6.5
• H5:8
• H4:20.5
• T5:12
• T6:10.9
• t7:15
• h:30
• h1±0.5:17.5
• G1 DINISO4762-12.9:M8
• G1 MaNm:41
• G2 DINISO4762-12.9:M10
• G2 MaNm:41
• K1:M8
• K1MaNm:41
• K3:M8
• K3 MaNm:41
• K6 DIN7984-8.8:M8
• K6 MaNm:24
• 型号:RUE35-E-L
• 滑块型号:RWU35-E-L
• 质量m—kg:2.29
• 导轨型号:TSX35-E(-U)
• 质量m—kg/m:5.9
• 填塞片:KA15-TN
• 粘结式-封盖条:ADB18
• 嵌入式-封盖条:ADB16-K
• A3:6.6
• N3:M6
• A4:5.6
• N4:M6
• JL6:37.4
• N2:6
• JL5:27.2
• Gs DINEN ISO4026:M2.5X3
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:70000
• 基本额定载荷C0N:175000
• 额定力矩M0xNm:1500
• 额定力矩M0yNm:3350
• 额定力矩M0zNm:3000

RUE35-E-L直线导轨型号大全

RUE35-E-L导轨特点

钢球也不会脱落，因此可放心使用。LM滑块主体的 部分采用树脂材料，因此与传统型相比，LM滑块质量减轻300,RUE35-E-L导轨可分离型(径向型夕GSR-R型钢球沿着LM轨道和LM滑块上经过精密研磨加工的2列滚动面进行动;通过组装在LM滑块上的回球器，使钢球列循环运动,RUE35-E-L导轨门的开闭装置再需要齿条的安装和调整作业由于LM轨道与齿条 体化设计，实现了省空间的结构可对应长行程使用铝成形基座的导向装置焊机涂装机洗车机使用寿命长，实现长期间免维护运行。
