RUE45-E直线导轨概述

本型号为RUE45-E直线导轨，和RUE45-E直线导轨相似及配套使用的型号有RUE35-E导轨、RUE35-E-L导轨、RUE45-E-L导轨、RUE55-E导轨, 般在布线产品、金融专用设备中应用的较为广泛，并且有详细的技术方案。RUE45-E直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE45-E直线导轨的基本参数为Imax：2940、H：60、B：120，RUE45-E直线导轨的

产品名称：RUE45-E直线导轨    品牌：INA直线导轨   分类：直线导轨   类型：直线循环滚柱轴承及导轨组件

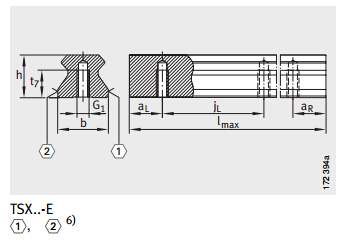

RUE45-E直线导轨技术图纸

RUE45-E直线导轨型号技术参数

• 产品名称：RUE45-E直线导轨
• 品牌：INA直线导轨
• 分类：直线导轨
• 类型：直线循环滚柱轴承及导轨组件
• 系列2:标准型和加长型滑块
• Imax:2940
• H:60
• B:120
• l2):145.9
• A1:37.5
• JB:100
• b-0.005-0.035:45
• L1:104.2
• Ls:2.2
• JL:80
• JLz:60
• jL:52.5
• aL-aR3) 小:20
• aL-aR3) 大:41
• H1:8.5
• H5:8
• H4:26
• T5:15
• T6:13.2
• t7:20
• h:38
• h1±0.5:19.5
• G1 DINISO4762-12.9:M12
• G1 MaNm:140
• G2 DINISO4762-12.9:M12
• G2 MaNm:83
• K1:M12
• K1MaNm:140
• K3:M10
• K3 MaNm:83
• K6 DIN7984-8.8:M10
• K6 MaNm:48
• 型号:RUE45-E
• 滑块型号:RWU45-E
• 质量m—kg:3.07
• 导轨型号:TSX45-E(-U)
• 质量m—kg/m:9.4
• 填塞片:KA20-TN
• 粘结式-封盖条:ADB23
• 嵌入式-封盖条:ADB21-K
• A3:6.6
• N3:M6
• A4:6.6
• N4:M6
• JL6:27
• N2:6
• JL5:15.7
• Gs DINEN ISO4026:M2.5X3
• Gs DINEN ISO4027:-
• O DIN3771:10X1.5
• 基本额定载荷CN:92000
• 基本额定载荷C0N:215000
• 额定力矩M0xNm:1899
• 额定力矩M0yNm:4255
• 额定力矩M0zNm:3821

RUE45-E直线导轨型号大全

RUE45-E导轨特点

日RW型可以在径向、反径向方向和侧向方向的4个方向上承载负荷日RW17 60型的基本额定负荷在4个方向(径向方向、反径向方向侧向)上均相等,RUE45-E导轨所以，预计可能会有粉尘及其他异物进入时，有必要选择满足使用环境条件的密封装置或防尘装置THK根据型号提供LM滚动导轨的防尘保护附件,RUE45-E导轨(基本静额定负荷:2. 03 5. 16 kN)因在LM滑块侧面上有安装.重负荷、高刚性型孔，2单元相对使用时，安装.安装误差的吸收能力卓越。
