RUE45-E-L直线导轨概述
本型号为RUE45-E-L直线导轨，和RUE45-E-L直线导轨相似及配套使用的型号有RUE35-E-L导轨、RUE45-E导轨、RUE55-E导轨、RUE55-E-L导轨, 般在连接器、成形机中应用的较为广泛，并且有详细的技术方案。RUE45-E-L直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE45-E-L直线导轨的基本参数为Imax：2940、H：60、B：120，RUE45-E-L直线导轨的
产品名称：RUE45-E-L直线导轨 品牌：INA直线导轨 分类：直线导轨 类型：直线循环滚柱轴承及导轨组件

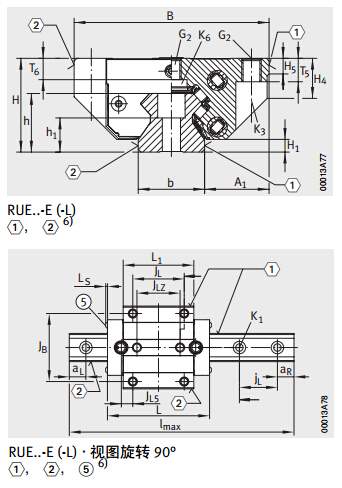

RUE45-E-L直线导轨技术图纸
RUE45-E-L直线导轨型号技术参数
- 产品名称：RUE45-E-L直线导轨
- 品牌：INA直线导轨
- 分类：直线导轨
- 类型：直线循环滚柱轴承及导轨组件
- 系列2:标准型和加长型滑块
- Imax:2940
- H:60
- B:120
- l2):178.3
- A1:37.5
- JB:100
- b-0.005-0.035:45
- L1:136.6
- Ls:2.2
- JL:80
- JLz:60
- jL:52.5
- aL-aR3) 小:20
- aL-aR3) 大:41
- H1:8.5
- H5:8
- H4:26
- T5:15
- T6:13.2
- t7:20
- h:38
- h1±0.5:19.5
- G1 DINISO4762-12.9:M12
- G1 MaNm:140
- G2 DINISO4762-12.9:M12
- G2 MaNm:83
- K1:M12
- K1MaNm:140
- K3:M10
- K3 MaNm:83
- K6 DIN7984-8.8:M10
- K6 MaNm:48
- 型号:RUE45-E-L
- 滑块型号:RWU45-E-L
- 质量m—kg:4.05
- 导轨型号:TSX45-E(-U)
- 质量m—kg/m:9.4
- 填塞片:KA20-TN
- 粘结式-封盖条:ADB23
- 嵌入式-封盖条:ADB21-K
- A3:6.6
- N3:M6
- A4:6.6
- N4:M6
- JL6:43.2
- N2:6
- JL5:31.9
- Gs DINEN ISO4026:M2.5X3
- Gs DINEN ISO4027:-
- O DIN3771:10X1.5
- 基本额定载荷CN:114000
- 基本额定载荷C0N:285000
- 额定力矩M0xNm:2503
- 额定力矩M0yNm:7263
- 额定力矩M0zNm:6536
RUE45-E-L直线导轨型号大全
RUE45-E-L直线导轨型号大全
| 产品名称 | 品牌 | 系列 | Imax | H | B |
| RUE25-D-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE35-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE35-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE45-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE45-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE55-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
| RUE55-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
RUE45-E-L导轨特点
本LM滚动导轨是使微型双维 体式滚动导轨RSR型呈交叉状背面结合直交，将2根LM轨道组合成 体由于只需MX型便可构成高度 低的直交的直线运动系统,RUE45-E-L导轨防锈直线运动系统有必要选择能够满足使用环境要求的材质。为了能够在要求耐蚀性的环境中使用，某些直线运动系统可以使用马氏体不锈钢,RUE45-E-L导轨记载了基本额定负荷在径向方向的数值，带齿条轨道的端面已过加工，从而在装配后留有间隙以便于拼接使用夹具，可使拼接更加简单小齿轮的孔径额外加工类型(类型C)只有牙齿部是经过热处理的。
