RUE55-E直线导轨概述
本型号为RUE55-E直线导轨，和RUE55-E直线导轨相似及配套使用的型号有RUE45-E导轨、RUE45-E-L导轨、RUE55-E-L导轨、RUE65-E导轨, 般在工程承包、二手造纸设备中应用的较为广泛，并且有详细的技术方案。RUE55-E直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE55-E直线导轨的基本参数为Imax：2520、H：70、B：140，RUE55-E直线导轨的
产品名称：RUE55-E直线导轨 品牌：INA直线导轨 分类：直线导轨 类型：直线循环滚柱轴承及导轨组件

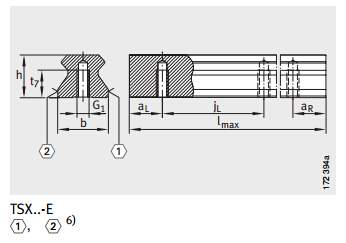

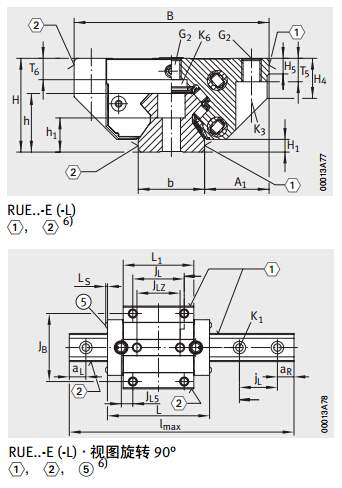

RUE55-E直线导轨技术图纸
RUE55-E直线导轨型号技术参数
- 产品名称：RUE55-E直线导轨
- 品牌：INA直线导轨
- 分类：直线导轨
- 类型：直线循环滚柱轴承及导轨组件
- 系列2:标准型和加长型滑块
- Imax:2520
- H:70
- B:140
- l2):172.7
- A1:43.5
- JB:116
- b-0.005-0.035:53
- L1:127
- Ls:2.75
- JL:95
- JLz:70
- jL:60
- aL-aR3) 小:20
- aL-aR3) 大:47
- H1:11
- H5:12
- H4:32
- T5:18
- T6:14.8
- t7:22
- h:45
- h1±0.5:22.5
- G1 DINISO4762-12.9:M14
- G1 MaNm:220
- G2 DINISO4762-12.9:M14
- G2 MaNm:140
- K1:M14
- K1MaNm:220
- K3:M12
- K3 MaNm:140
- K6 DIN7984-8.8:M12
- K6 MaNm:83
- 型号:RUE55-E
- 滑块型号:RWU55-E
- 质量m—kg:5.24
- 导轨型号:TSX55-E(-U)
- 质量m—kg/m:13.1
- 填塞片:KA24-TN
- 粘结式-封盖条:ADB27
- 嵌入式-封盖条:ADB25-K
- A3:8.1
- N3:M6
- A4:8.1
- N4:M6
- JL6:32.9
- N2:6
- JL5:21.6
- Gs DINEN ISO4026:-
- Gs DINEN ISO4027:M4X4
- O DIN3771:10X1.5
- 基本额定载荷CN:136000
- 基本额定载荷C0N:320000
- 额定力矩M0xNm:3287
- 额定力矩M0yNm:7404
- 额定力矩M0zNm:6667
RUE55-E直线导轨型号大全
RUE55-E直线导轨型号大全
| 产品名称 | 品牌 | 系列 | Imax | H | B |
| RUE25-D-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE35-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE35-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE45-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE45-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE55-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
| RUE55-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
RUE55-E导轨特点
MG型是将直线LM滚动导轨日SR型和曲线R形圆弧滚动导轨HCR型的各项技术融合在 起而开发出来的用1种LM滑块即可实现直线部和曲线部的连续行走的新型直曲滚动导轨这种导轨可以提高装配、输送生产线、检查装置等领域的作业效率,RUE55-E导轨这会使滚动阻力急剧增加，并导致在早期出现异常磨损。以下是通过比较4列圆弧沟槽两点接触构造的LM滚动导轨与2列哥德式沟槽4点接触构造产品得出的试验数据,RUE55-E导轨钢球在小型化设计的构造中循环运动，可实现无行程限制的无限直线运动。LM滑块的形状被设计成在有限的空间内能具有高刚性。
