RUE55-E-L直线导轨概述
本型号为RUE55-E-L直线导轨，和RUE55-E-L直线导轨相似及配套使用的型号有RUE45-E-L导轨、RUE55-E导轨、RUE65-E导轨、RUE65-E-L导轨, 般在模具、泵中应用的较为广泛，并且有详细的技术方案。RUE55-E-L直线导轨品牌为INA属于德东直线导轨，是进口直线导轨中性价比较高的 个品牌，质量是非常好的。RUE55-E-L直线导轨的基本参数为Imax：2520、H：70、B：140，RUE55-E-L直线导轨的
产品名称：RUE55-E-L直线导轨 品牌：INA直线导轨 分类：直线导轨 类型：直线循环滚柱轴承及导轨组件

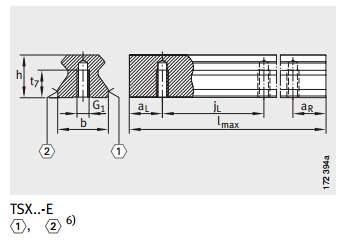

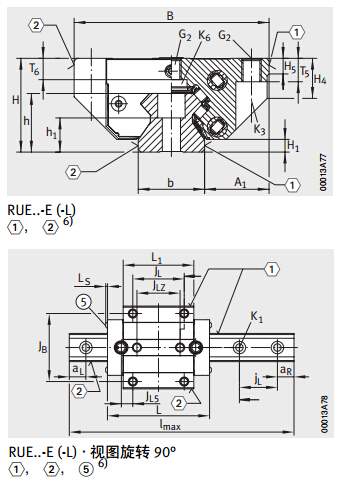

RUE55-E-L直线导轨技术图纸
RUE55-E-L直线导轨型号技术参数
- 产品名称：RUE55-E-L直线导轨
- 品牌：INA直线导轨
- 分类：直线导轨
- 类型：直线循环滚柱轴承及导轨组件
- 系列2:标准型和加长型滑块
- Imax:2520
- H:70
- B:140
- l2):210.7
- A1:43.5
- JB:116
- b-0.005-0.035:53
- L1:165
- Ls:2.75
- JL:95
- JLz:70
- jL:60
- aL-aR3) 小:20
- aL-aR3) 大:47
- H1:11
- H5:12
- H4:32
- T5:18
- T6:14.8
- t7:22
- h:45
- h1±0.5:22.5
- G1 DINISO4762-12.9:M14
- G1 MaNm:220
- G2 DINISO4762-12.9:M14
- G2 MaNm:140
- K1:M14
- K1MaNm:220
- K3:M12
- K3 MaNm:140
- K6 DIN7984-8.8:M12
- K6 MaNm:83
- 型号:RUE55-E-L
- 滑块型号:RWU55-E-L
- 质量m—kg:6.83
- 导轨型号:TSX55-E(-U)
- 质量m—kg/m:13.1
- 填塞片:KA24-TN
- 粘结式-封盖条:ADB27
- 嵌入式-封盖条:ADB25-K
- A3:8.1
- N3:M6
- A4:8.1
- N4:M6
- JL6:51.9
- N2:6
- JL5:40.6
- Gs DINEN ISO4026:-
- Gs DINEN ISO4027:M4X4
- O DIN3771:10X1.5
- 基本额定载荷CN:167000
- 基本额定载荷C0N:415000
- 额定力矩M0xNm:4226
- 额定力矩M0yNm:12214
- 额定力矩M0zNm:11010
RUE55-E-L直线导轨型号大全
RUE55-E-L直线导轨型号大全
| 产品名称 | 品牌 | 系列 | Imax | H | B |
| RUE25-D-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-FE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE25-D-L-OE直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 1980 | 36 | 70 |
| RUE35-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE35-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2960 | 48 | 100 |
| RUE45-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE45-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2940 | 60 | 120 |
| RUE55-E直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
| RUE55-E-L直线导轨 | INA | 直线循环滚柱轴承及导轨组件 | 2520 | 70 | 140 |
RUE55-E-L导轨特点
由于采用日SR型作为基本结构，因此可以承载所有方向的负荷种类与特长HCR型此为在LM滑块的法兰部实施了螺纹加工的类型,RUE55-E-L导轨又加强了4个方向的刚性。此型号为轨道幅度宽、总高度低的低重心构造，因此可在需节省空间的场所或有力矩作用,RUE55-E-L导轨不锈钢制产品已标准化14方向等负荷型的圆弧运动导轨可实现无间隙的高精度圆弧运动可以采用将LM滑块配置在负荷点的设计，以减少浪费。
